12T数字光源控制器
使用说明书
安全须知
目录
一、 概述................................................................................................................................- 1 -
二、 技术参数........................................................................................................................- 2 -
三、 使用说明.........................................................................................................................- 2 -
3.1前面板.................................................................................................................................- 2 -
3.2触发内部图.........................................................................................................................- 3 -
3.3串行通讯控制.....................................................................................................................- 3 -
四、 注意事项..........................................................................................................................- 4 -
五、 简单故障排除..................................................................................................................- 4 -
六、 外形尺寸...........................................................................................................................- 4 -
一、概述
NCR-120W24V-8T/12T为数字控制器,该控制器专用驱动8/12路24V光源,提供0-255共256级亮度调节。可通过面板、串行通信、网口方式进行控制,外触发采用高速光耦隔离设计,提供准确、髙可靠性触发信号,防止外部环境抖动引起误触发现象,可髙电平或低电平触发;提供掉电保存、过载保护、短路保护功能,控制器具有功率大、高响应速度、高稳定性等优点。
二、技术参数
产品型号 |
NCR-120W24V-12 |
NCR-200W24V-12 |
|
|
输入电源 |
AC 100-240V 50/60Hz |
|||
驱动方式 |
恒压 |
|||
调光方式 |
脉宽调节 |
|||
通道 |
12 |
|||
输出电压 |
24V |
|||
最大输出电流 |
单通道最大输出3A |
|||
总功率 |
120W |
200W |
120W |
200W |
输出端口 |
SMP-03V 1:输出+ 2:NC 3:输出- |
|||
外触发电压 |
5V~24V(电流约6mA) |
|||
触发延迟 |
〈40us |
|||
远程通信 |
RS232 |
网口 |
三、使用说明
3.1前面板

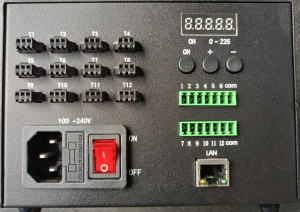

图3.1.1前面板
图3.1.1 串口定义
功能 |
按键CH:通道切换 |
按键-:减 / 按键+:加 |
1 |
数码管1显示1表示T1 光源(1通道) |
数码管234位显示000-255 (0时无输出,255时最大) |
2 |
数码管1显示2表示T2 光源(2通道) |
|
3 |
数码管1显示3表示T3 光源(3通道) |
|
4 |
数码管1显示4表示T4 光源(4通道) |
|
5/6/7/8/9/10/11/12 |
依次类推 |
|
13 |
H/L |
H为常亮/L为常灭(针对全部通道) |
当短路或过流时,数码管显示E1
3.2触发内部图
图3.3.1触发内部图
3.3串行通讯控制
串口通讯参数(如下图所示):
通讯协议 |
RS232 |
波特率 |
19200 |
数据位 |
8 |
停止位 |
1 |
校验位 |
无 |
光源脉宽亮度设置
设置 |
S |
XX |
XXXX |
# |
成功后返回 |
说明 |
起始符 |
01:CH1 02:CH2 03:CH3 04:CH4 05:CH5 06:CH6 07:CH7 08:CH8 09:CH9 10:CH10 11:CH11 12:CH12 |
000-999级 |
结束符 |
1 2 3 4 5 6 7 8 9 10 11 12 |
读取 |
S |
XX |
# |
|
xXXXX |
说明 |
起始符 |
01:CH1 02:CH2 03:CH3 04:CH4 05:CH5 06:CH6 07:CH7 08:CH8 09:CH9 10:CH10 11:CH11 12:CH12 |
结束符 |
|
s01XXX:CH1 s02XXX:CH2 s03XXX:CH3 s04XXX:CH4 s05XXX:CH5 s06XXX:CH6 s07XXX:CH7 s08XXX:CH8 s09XXX:CH9 s10XXX:CH10 s11XXX:CH11 s12XXX:CH12 |
常亮常灭设置
设置 |
S |
X |
# |
|
成功后返回 |
说明 |
起始符 |
H/L |
结束符 |
|
H/L |
网口通信
1.网口通信与串口通信指令是一样
2.设置参考网口设置使用说明文件
3.默认出厂设置控制器为服务端
1、 每通道亮度值命令必须为四位十进制数字;
2、 可同时发送多个通道亮度控制命令。
例:S01068# 设置第一通道亮度值是 68;S01168#S02123#S09155#S12255#设置第一通道亮度值是168,第二通道亮度值123,第九通道亮度值155,第十二通道亮度值255。
SH# 设置控制器为常亮状态;SL# 设置控制器为常灭状态;
S01#读回1通道亮度值,其他通道同理。
备注:数字控制器是共正输出,触发COM是共负共正都可以,COM是正极。
四、注意事项
为了控制器操作人员的安全和控制器安全,控制器必须在规定安全范围内正常工作
1.外壳必须接地线
2.禁止在高温高湿环境下使用
3.搬运、移动控制器、插拔任何接线时,必须关闭电源
4.禁止非授权打开控制器外壳,非法打开外壳可能引起未知风险
五、简单故障排除
以下提供简单故障排除方法,如果按照以下操作仍不能解决问题请联系客服
故障描述 |
解决方法 |
光源无输出 |
1.检查是否正确发送数据 2.检查接线是否正确 |
光源不可调节 |
检查通讯线是否接好,软件使用是否正确 |
不通电 |
检查保险丝是否熔断 |
六、 外形尺寸
