欢迎使用海视光电频闪增亮控制器，请按本说明书进行使用，非常感谢！
n 特点
1.输出电压脉冲的宽度（即光源的点亮时间）可设置10us～999us,并可进行脉宽比例设置；
2.提升光源瞬间亮度达400%以上，并延长光源使用寿命；
3.自动输出相机触发信号，并确保在光源点亮后同步触发相机采集图片；
4.可工作于外触发模式，按需要点亮光源；也可工作于内触发模式，按固定频率点亮光源；
5. 当过载或过热自动保护
n 规格
|
规格型号 |
SCR-60W48V-4 |
SCR-150W48V-4 |
|
驱动方式 |
恒压 |
|
|
调光方式 |
脉宽调节 |
|
|
通道 |
4 |
|
|
输出电压 |
48V |
|
|
最大输出电流 |
额定12A 保护14A |
|
|
总功率 |
60W |
150W |
|
输出端口 |
SMP-03V-BC（1：输出+ 2：NC 3：输出-） |
|
|
外触发电压 |
5V～24V（电流约6mA） |
|
|
触发延迟 |
〈10us |
|
|
远程通信 |
RS232 |
|
n 使用方法简述
使用方法：
|
按键CH： (第1位数码管) |
(第2-4位数码管) |
|
1：CH1 2：CH2 3：CH3 4：CH4 |
0000~999 us （当设置为0000时关闭该通道） |
|
H/L |
H内触发，L外触发 |
|
015-999H（15~999 ms内触发周期） |
|
当短路时，数码管显示E1；SH# 内触发，SL# 外触发
l 串行通讯控制
串行通讯提供使用远程计算机控制本机。相关数据协议使用，如下说明，
|
通讯协议 |
RS232 |
|
波特率 |
19200 |
|
数据位 |
8 |
|
停止位 |
1 |
|
校验位 |
无 |
光源脉宽亮度设置
|
设置 |
S |
X |
XXXX |
# |
成功后返回 |
|
说明 |
起始符 |
A：CH1 B：CH2 C：CH3 D：CH4 |
0000-0999级 |
结束符 |
A B C D |
|
读取 |
S |
X |
# |
|
xXXXX |
|
说明 |
起始符 |
A：CH1 B：CH2 C：CH3 D：CH4 |
结束符 |
|
a：CH1 b：CH2 c：CH3 d：CH4 |
例如：发送SA0999# 返回值A（CH1通道灯亮脉宽为999us）
例如：发送SD0000# 返回值D（CH4通道灯亮脉宽为0us,即关闭）
例如：发送SA# 返回值a0100（即读回CH1通道灯亮脉宽为100us）
发送SA0000#SB0200#SC0300#SD0400# 设置CH1亮度0 CH2亮度200 CH3亮度300 CH4亮度400
内触发周期操作指令：
|
设置 |
S |
T |
XXXX |
# 结束符
|
T |
|
说明 |
起始符 |
延时标志 |
0015-0999 |
成功后返回 |
|
|
读取 |
S |
T |
# |
tXXXX |
例如：发送ST0500# 返回值t（即内触发周期为500mS）

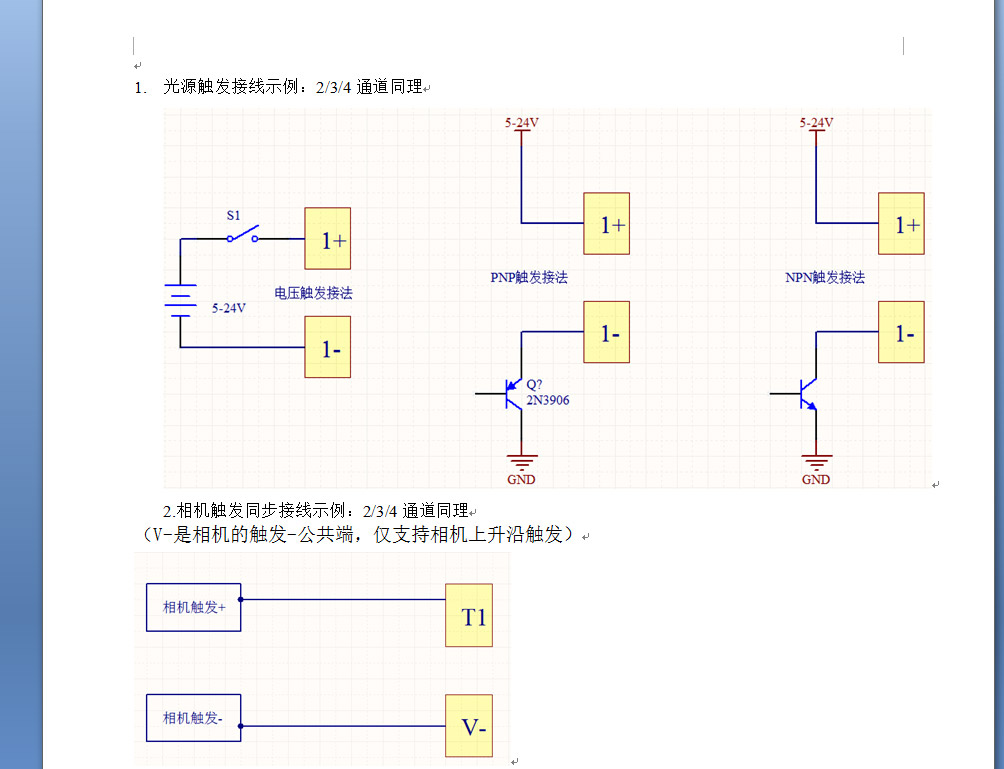

备注：光电开关触发控制器，控制器触发相机
l 外形尺寸
